БП для базы.

Блоки питания для связной аппаратуры, покупные, самодельные и другие.

Re: БП для базы.

Сообщение mouse » 15 мар 2014, 23:26

Fantomas писал(а):Почему фигня? :-)
Там сзади обычные клеммы с барашками, а внутри шунт и все такое, сегодня сфоткаю.

Лех, це перебор с контактами. По нагрузке то пройдет?
Мир вам и вашему QTH, да обойдут вас QRM, QRN и QSB, всем 73! & DX`s (c)
Помогу настроить антенну на авто.
Аватара пользователя
mouse
Человек с паяльной станцией

Сообщения: 1911
Зарегистрирован: 14 ноя 2010, 19:14
Откуда: Москва. ЮЗАО
Имя: Юрий
Официальный РАДИОЛЮБИТЕЛЬСКИЙ позывной: R2ABA

Re: БП для базы.

Сообщение Fantomas » 16 мар 2014, 01:10

Да пройдет! 40 Ампер же (30 долговременно)

Дело в том что у меня тут много всякой всячины
Подсветка тюнера
Подсветка стола
Роутер
Микшер
Телек
Камера
Радиосканер
Зарядки всяческие
И прочее

У каждого прибора есть свой импульсный БП который нещадно сифонит помехами на всех бендах.
Вот для этого и решил выкинуть все сторонние БП и подключить все к одному не шумящему БП.
Ток всех этих приборов (если включены одновременно) составляет всего 2.5 Ампера, если включен еще ALINCO 599 и ICOM 7000 то 5.5 Ампер

Для контроля амперметр.

Внутри все достаточно топорно но с большим запасом.
Буду делать потом еще такой для дачной базы, сделаю все более аккуратно.

К тому же мощные потребителя типа Icom и alinco подключены с помощью хороших бананов, проверял специально на мах мощности не греются.
Мнения автора могут не совпадать с его точкой зрения.
Аватара пользователя
Fantomas
Знающий

Сообщения: 1422
Зарегистрирован: 04 дек 2010, 17:39
Откуда: МО г.Пушкино - Москва
Имя: Алексей
Официальный РАДИОЛЮБИТЕЛЬСКИЙ позывной: R2AJB

Re: БП для базы.

Сообщение доцент » 16 мар 2014, 10:44

Лёша, самое главное, а помехи по питанию не бегут на других потребителей, когда работают на передачу Айком или Алинка?
Роутер, Микшер, Телек, Камера, Радиосканер
- не начинают своей жизнью жить?
В Айкоме хоть ферритовая бусинка на проводе питания (хотя толку от нее), а в Алинке вообще ничего нет.
Форум - это люди, а не сайт.
Недостаток опыта компенсируется энтузиазмом.
Слова забываются быстро, поступки помнятся долго.
Аватара пользователя
доцент
пЕсатель

Сообщения: 1776
Зарегистрирован: 28 фев 2011, 21:26
Откуда: Москва
Имя: Андрей

Re: БП для базы.

Сообщение Fantomas » 16 мар 2014, 17:28

Андрей, до сего момента шайтан не наблюдался...
Обе станции да и все потребители всегда включены одновременно, нареканий нет.
Мнения автора могут не совпадать с его точкой зрения.
Аватара пользователя
Fantomas
Знающий

Сообщения: 1422
Зарегистрирован: 04 дек 2010, 17:39
Откуда: МО г.Пушкино - Москва
Имя: Алексей
Официальный РАДИОЛЮБИТЕЛЬСКИЙ позывной: R2AJB

Re: БП для базы.

Сообщение maxnelsing » 07 окт 2014, 19:43

Прошу прощения, что чуть чуть не в тему.
Тут такой вопрос вскочил по питанию полевой базы. Если использовать аккум машины, то можно и не завестись. Можно гонять движок, но это как то не айс. Можно взять аккум резервный и посадить его в ноль. А можно генератор призвать на помощь, бензиновый. Но есть одно но, придётся использовать с блоком питания 220/12В. На гене так же есть выход на 12В, но он для зарядки аккумулятора. А что если подключить к выходу аккум, а к аккуму уже станцию? Можно так или кикоз присниться всему?
9) *Выход постоянного тока
Напряжение холостого хода, В 14 В ± 1
Напряжение при нагрузке 100 Вт, В ≥12
Зарядный ток аккумулятора 12 В, А 8.
3
Самый редкий вид дружбы - это дружба со своей головой.
Аватара пользователя
maxnelsing
Немного понимающий

Сообщения: 307
Зарегистрирован: 17 июн 2012, 21:47
Откуда: Коломна
Имя: Макс
Официальный РАДИОЛЮБИТЕЛЬСКИЙ позывной: UB3DFR

Re: БП для базы.

Сообщение доцент » 07 окт 2014, 22:32

Не надо колхозить никаких преобразователей, никаких генераторов. Лучше двигатель машины оставить на холостом ходу. Либо просто заводить его раз в 2 часа минут на 20. Учитывай что у рации высокий потребляемый, только в момент передачи, ты же не будешь непрерывно говорить часа 2-3. А еще лучше брать с собой второй аккум хотя бы старый.
Форум - это люди, а не сайт.
Недостаток опыта компенсируется энтузиазмом.
Слова забываются быстро, поступки помнятся долго.
Аватара пользователя
доцент
пЕсатель

Сообщения: 1776
Зарегистрирован: 28 фев 2011, 21:26
Откуда: Москва
Имя: Андрей

Re: БП для базы.

Сообщение 613 » 09 окт 2014, 00:58

Если второй машины по близости нет, от кого прикурить - то лучше не рисковать. Лично я попадал в ситуации, больше не хочу. Я форд не мог на ручной коробке с толкоча завестись - не хочет и все тут. А теперь вообще коробка автомат. А генератор можно недорого купить с 12 вольтовым выходом для зарядки аккумулятора, причом маленький.
613
Новенький

Сообщения: 65
Зарегистрирован: 30 сен 2011, 00:24
Имя: Михаил

Re: БП для базы.

Сообщение maikllll » 22 апр 2015, 10:50

Хочу обзавестись блоком питания для домашней CВ-шки. Но хочется "многофункциональный" БП.
Обратил внимание на такой, который может работать как БП с фиксированным напряжением 13,8 В, так и как зарядное устройство для аккумуляторов.


Описание здесь - http://balsat-msk.ru/?productID=120

Как думаете, стоит его брать?
"Примус", Yosan CB250 (President James, President Thomas, Lafayette Venus, MJ555, Yosan Stealth 5, Albrecht 6890, TTI TCB R2000, MJ700, Cobra-75wx, MJ300, Intek H520+, Alan100, Maycom SH27 - протестированы ) Yaesu VX-2R, Kirisun PT3800
Аватара пользователя
maikllll
Понимающий

Сообщения: 586
Зарегистрирован: 15 фев 2011, 22:58
Откуда: Москва, СЗАО
Имя: Михаил

Re: БП для базы.

Сообщение Fantomas » 22 апр 2015, 11:25

Я одно время задавался таким же вопросом и экспериментировал с такими же импульсными зарядками только от питерской фирмы орион. Внешне похожи и так же могут работать в качестве БП.
Так вот что я только не делал но при включении данного БП вставала помеха 9++++ не было слышно даже близких корреспондентов. Так что после нескольких месяцев пляски отнес такой БП в гараж и использую его по прямому назначению - заряжаю аккумулятор.

Его конечно же можно использовать в качестве БП только если питать лампочки, моторчики, реле, магнитолу прочее гаражное электрохозяйство. Для целей радиолюбительства не пригоден.

Это я говорю именно про зарядники "Орион" PW320 про тот экземпляр который у меня, как в данном плане ведет себя "кулон" не знаю, но кажется что ненамного лучше.
Так же не исключаю что все же есть какие либо варианты доработок таких БП но особо сильно в этот вопрос не углублялся потому как вскоре появился нормальный БП и нужда отпала.

Из бюджетных импульсных БП на мой взгляд нет ничего лучше вездесущего Mean Well`a. Либо же что то самопальное на каком нибудь большущем трансформаторе.
Но их нужно как минимум облагораживать в какой либо корпус + опять же индикаторы... Хотя у меня на Московской базе стоит МеН Велл как говориться без ничего, без индикаторов и в родном алюминиевом корпусе, ну это тоже временно, скоро и он переедет в корпус с индикаторами.

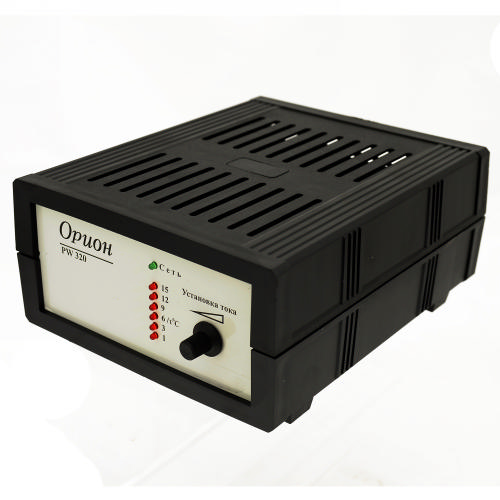

Вот с таким вот ипмпульсным БП - зарядкой были мои пляски. Работает и по сей день, как зарядник очень хорош.
Мнения автора могут не совпадать с его точкой зрения.
Аватара пользователя
Fantomas
Знающий

Сообщения: 1422
Зарегистрирован: 04 дек 2010, 17:39
Откуда: МО г.Пушкино - Москва
Имя: Алексей
Официальный РАДИОЛЮБИТЕЛЬСКИЙ позывной: R2AJB

Re: БП для базы.

Сообщение доцент » 22 апр 2015, 14:27

Осторожно, регулируемые БП могут фонить!
Форум - это люди, а не сайт.
Недостаток опыта компенсируется энтузиазмом.
Слова забываются быстро, поступки помнятся долго.
Аватара пользователя
доцент
пЕсатель

Сообщения: 1776
Зарегистрирован: 28 фев 2011, 21:26
Откуда: Москва
Имя: Андрей
